Filtry dyskowe służą do usuwania zawiesin i cząstek stałych z wody oraz cieczy procesowych. Zatrzymują zanieczyszczenia organiczne i mineralne większe nić 5 µm chroniąc instalację, urządzenia i procesy technologiczne przed negatywnym wpływem zawartych w wodzie zawiesin.
Filtracja dyskowa stosowana jest jako ochrona pomp, zaworów i armatury, zabezpieczenie wymienników ciepła przed osadzaniem, pre-filtracja przed membranami UF i RO, ochrona dysz i zraszaczy oraz jako etap wstępny uzdatniania wody. Sprawdza się zarówno w obiegach otwartych, jak i zamkniętych: w przemyśle, energetyce, rolnictwie i gospodarce wodnej.
Obecność zawiesin w wodzie prowadzi do odkładania osadów na wymiennikach ciepła, zwężania przekrojów rurociągów i blokad armatury, a także sprzyja rozwojowi mikroorganizmów i biofilmu. Zanieczyszczenia przyspieszają ścieranie ruchomych elementów pomp i urządzeń oraz utrudniają lub uniemożliwiają dalsze procesy uzdatniania — filtrację membranową, demineralizację na złożach czy dezynfekcję — wymuszając częstsze czyszczenie i zwiększone zużycie chemikaliów.
Do najważniejszych zalet samoczyszczących filtrów dyskowych należy:
czyszczenie automatyczne – bez konieczności kontroli i uciążliwego ręcznego czyszczenia dysków
szybkość i niski pobór wody do płukania – możliwe czyszczenie w trakcie działania instalacji bez spadku wydajności
prostota działania
różnorodność konstrukcji umożliwia zastosowanie w wymagających instalacjach, w tym do wód powierzchniowych czy recyrkulowanych
możliwość zastąpienia uciążliwych w eksploatacji filtrów żwirowych
kompaktowe wymiary i modułowa konstrukcja
czyszczenie wodą i powietrzem* przyspiesza i poprawia efektywność płukania,
system Azud Helix – wydłuża okres między płukaniami i poprawia jakość filtracji
*opcja
Jak działają filtry dyskowe AZUD HELIX AUTOMATIC
Filtry dyskowe wykorzystują zestawy cienkich, rowkowanych dysków z tworzywa sztucznego, sprasowanych na specjalnym rdzeniu. Sieć rowków i szczelin między dyskami tworzy trójwymiarową strukturę filtracyjną, w której zanieczyszczenia osadzają się zarówno na powierzchni stosu, jak i wewnątrz niego — co zapewnia dużą pojemność na zanieczyszczenia i wysoką dokładność filtracji.
Faza filtracji
W automatycznych filtrach AZUD HELIX AUTOMATIC woda wpływająca do filtra napotyka na system HELIX, który wywołuje ruch odśrodkowy i spiralny. Najcięższe cząstki są odsuwane od dysków jeszcze przed filtracją właściwą, a obciążenie stosu rozkłada się równomiernie — przekłada się to na rzadsze płukanie i mniejsze zużycie wody.
Faza płukania
Gdy różnica ciśnień lub zaprogramowany harmonogram zasygnalizują konieczność czyszczenia, sterownik automatycznie uruchamia płukanie wsteczne. Przefiltrowana woda wprowadzana jest w przeciwnym kierunku, rozluźniając dyski i wypłukując osady do kolektora popłuczyn. Woda do płukania może być częściowo zawracana z kolektora wody przefiltrowanej lub pochodzić ze specjalnego zbiornika w wersji filtrów HELIX AUTOMATIC AA wspomaganych sprężonym powietrzem. Pozostałe filtry w zestawie pracują w tym czasie normalnie, zapewniając ciągłą dostawę przefiltrowanej wody. Po zakończeniu płukania dyski samoczynnie się ściskają i filtr wraca do pracy.
Zastosowanie filtrów dyskowych AZUD HELIX AUTOMATIC
Filtry dyskowe doskonale sprawdzą się we wszystkich zastosowaniach, w których konieczne jest usunięcie zawiesin większych niż 5 µm oraz wymagane jest trwałe, niezawodne i energooszczędne rozwiązanie zajmujące mało miejsca.
Główne branże i sektory wykorzystujące technologię filtracji dyskowej:
Dobór filtra dyskowego powinien być poprzedzony analizą warunków pracy instalacji oraz właściwości filtrowanej cieczy. Prawidłowe dopasowanie urządzenia zapewnia skuteczność filtracji i długą, bezawaryjną eksploatację systemu.
Dobór odpowiedniego filtra zależy od:
wymaganej dokładności filtracji (µm),
przepływu nominalnego i szczytowego instalacji (m³/h),
rodzaju i stężenia zawiesin w filtrowanej wodzie,
dostępnego ciśnienia roboczego i wymaganej straty ciśnienia,
wymaganej ciągłości dostawy przefiltrowanej wody (z przerwami lub bez),
dostępności wody i powietrza do płukania wstecznego.
AZUD — globalny lider w filtracji dyskowej
Od końca lat 80. XX wieku hiszpańska firma AZUD konsekwentnie rozwija swoje innowacyjne filtry HELIX AUTOMATIC, zdobywając pozycję globalnego lidera. Wyróżniają się nie tylko wysoką jakością i niezawodnością, ale także zaawansowanymi technologiami odpowiadającymi na potrzeby przemysłu, rolnictwa i gospodarki wodnej.

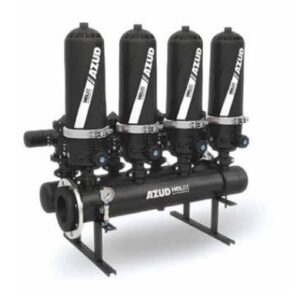

Filtry AZUD HELIX AUTOMATIC to samoczyszczące zestawy filtrów dyskowych zaprojektowane do pracy w warunkach wysokiego obciążenia cząstkami organicznymi i mineralnymi. Łączą trójwymiarową filtrację wgłębną z opatentowaną separacją odśrodkową, zapewniając wydłużoną żywotność instalacji, minimalne zużycie wody i energii oraz nieprzerwaną dostawę przefiltrowanej wody.
Budmech Sp. z o.o. sp. k. jest autoryzowanym dystrybutorem filtrów AZUD HELIX AUTOMATIC.
FAQ
Czy filtry dyskowe AZUD wymagają wyłączenia instalacji podczas płukania? Nie. Filtry AZUD HELIX AUTOMATIC są wyposażone w automatyczny system płukania wstecznego, który działa bez przerywania dostawy przefiltrowanej wody. W modelach z technologią DLP (sekwencyjne płukanie) filtracja trwa nieprzerwanie nawet podczas cyklu czyszczenia.
Jaka jest minimalna dokładność filtracji dyskami AZUD? Filtry dyskowe AZUD HELIX AUTOMATIC dostępne są w zakresach filtracji od 5 µm (ochrona membran) do 400 µm (zabezpieczenie instalacji i pomp). Dobór odpowiedniego zestawu dysków zależy od wymaganej dokładności i charakteru zatrzymywanych zanieczyszczeń.
Czy filtry AZUD nadają się do wód zasolonych? Tak. Seria AZUD SW dedykowana jest do wód wysoko zasolonych, w tym instalacji pre-filtracji przed odwróconą osmozą (RO). Wszystkie filtry wykonane są z technicznych tworzyw termoplastycznych odpornych na korozję, co czyni je odpowiednimi do trudnych mediów.
Czy filtry Azud Helix Automatic nadają się do ścieków?
Filtry dyskowe nie są przeznaczone do pracy z surowymi, agresywnymi ściekami komunalnymi o wysokiej zawartości zawiesin. Znajdują natomiast zastosowanie w filtracji ścieków oczyszczonych, w procesie recyklingu i powtórnego ich wykorzystania na potrzeby technologiczne oczyszczalni ścieków.
Czy filtry dyskowe AZUD można stosować przy trudnych osadach włóknistych? Tak. Do tego typu zastosowań dedykowane są filtry z technologią AIR ASSISTED BACKWASHING, łączącą płukanie wsteczne wodą z pomocą sprężonego powietrza. Zapewnia to skuteczne usuwanie nawet trudnych osadów organicznych, włóknistych i substancji klejących.
Czy możliwa jest filtracja wielostopniowa z filtrów AZUD? Tak. Modułowa konstrukcja filtrów AZUD umożliwia tworzenie kaskad filtrów o różnej dokładności filtracji. Pozwala to na stopniowe usuwanie zanieczyszczeń i optymalne dopasowanie systemu do wymagań instalacji.
Gdzie kupić filtry dyskowe AZUD HELIX AUTOMATIC? W Polsce autoryzowanym dystrybutorem filtrów AZUD HELIX AUTOMATIC jest Budmech Sp. z o.o. sp. k. Eksperci Budmech pomogą dobrać odpowiedni filtr do konkretnej aplikacji i warunków instalacji.
