Netvitc System®
Zawory motylkowe Netvitc System® Hidroten
- kompaktowe
- 30% lżejsze od zaworów kołnierzowych
- do 5× szybszy montaż
- niezależne przyłącza
Czym wyróżniają się zawory motylkowe Netvitc System®

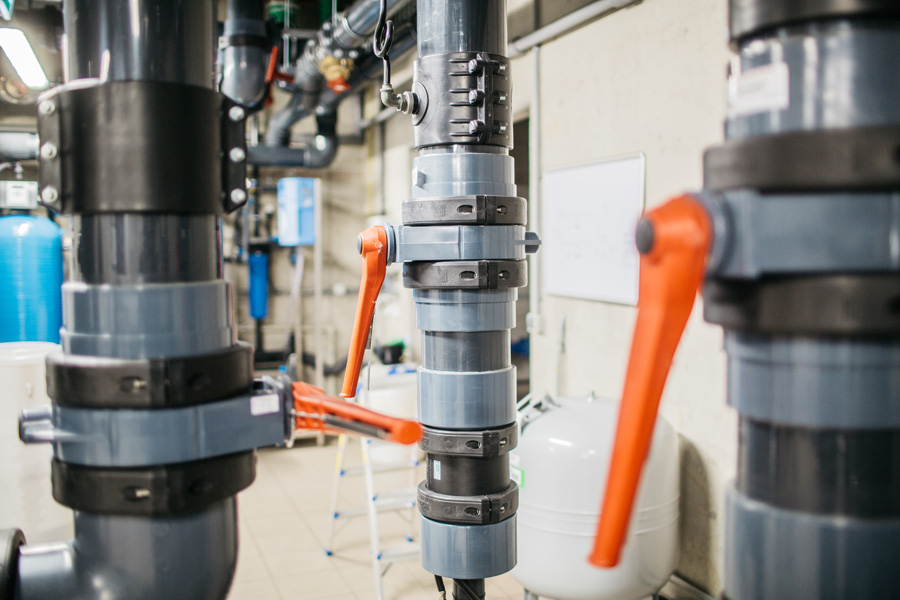

Zawory motylkowe Netvitc System® są elementem odcinającym instalacji. W przeciwieństwie do klasycznych zaworów międzykołnierzowych nie są montowane pomiędzy kołnierzami skręcanymi śrubami. Zawór łączy się z rurociągiem poprzez tuleje Netvitc® oraz systemowe opaski dociskowe wykonane z poliamidu. Zawory dostarczane są najczęściej jako gotowe do montażu zestawy z tulejami klejonymi PVC-U lub króćcami do zgrzewania PE. Takie rozwiązanie upraszcza montaż instalacji. Zawory Netvitc są do około 30% lżejsze od porównywalnych zaworów kołnierzowych, a ich instalacja może być nawet pięciokrotnie szybsza, ponieważ nie wymaga ustawiania kołnierzy ani skręcania wielu śrub.
Porównanie masy zaworów kołnierzowych i Netvitc®
Zawór motylkowy Netvitc® DN225 waży około 14 kg, podczas gdy analogiczny zawór kołnierzowy tej samej średnicy przekracza 20 kg.
Różnica jest szczególnie odczuwalna podczas montażu podwieszonego pod sufitem, w kanałach technicznych lub na podestach — gdzie każdy kilogram ma znaczenie dla bezpieczeństwa montażu i obciążenia konstrukcji wsporczej.
Istotną zaletą jest również możliwość prowadzenia prac serwisowych bez całkowitego opróżniania instalacji. Przyłącza obu stron zaworu są niezależne, co oznacza, że zawór może pozostawać zamknięty pod ciśnieniem po jednej stronie rurociągu. Umożliwia to odłączenie i prowadzenie prac serwisowych po drugiej stronie instalacji przy zachowaniu ciśnienia w pozostałej części systemu.

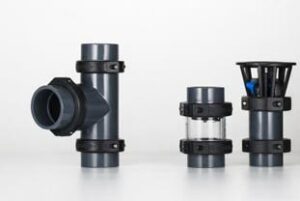

Złączki i elementy instalacyjne Netvitc System®
- Połączenia złączka w złączkę
- Rozdzielne i nastawne
- Mniej klejenia
- Instalacja lżejsza nawet o 40%
Złączki i elementy instalacyjne Netvitc System® stanowią uzupełnienie armatury systemowej i pozwalają budować kompletne instalacje z PVC-U i PE. Połączenia wykonywane są przy użyciu systemowych opasek dociskowych, co znacząco ogranicza zakres klejenia i zgrzewania w instalacji.
Kluczowa cecha systemu Netvitc®

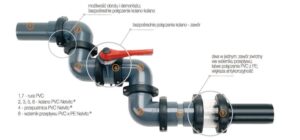

Charakterystyczną cechą systemu jest możliwość bezpośredniego łączenia elementów systemowych — zarówno złączek między sobą, jak i armatury ze złączkami. Dzięki temu liczba połączeń klejonych może być nawet pięciokrotnie mniejsza w porównaniu z klasycznymi instalacjami z PVC.

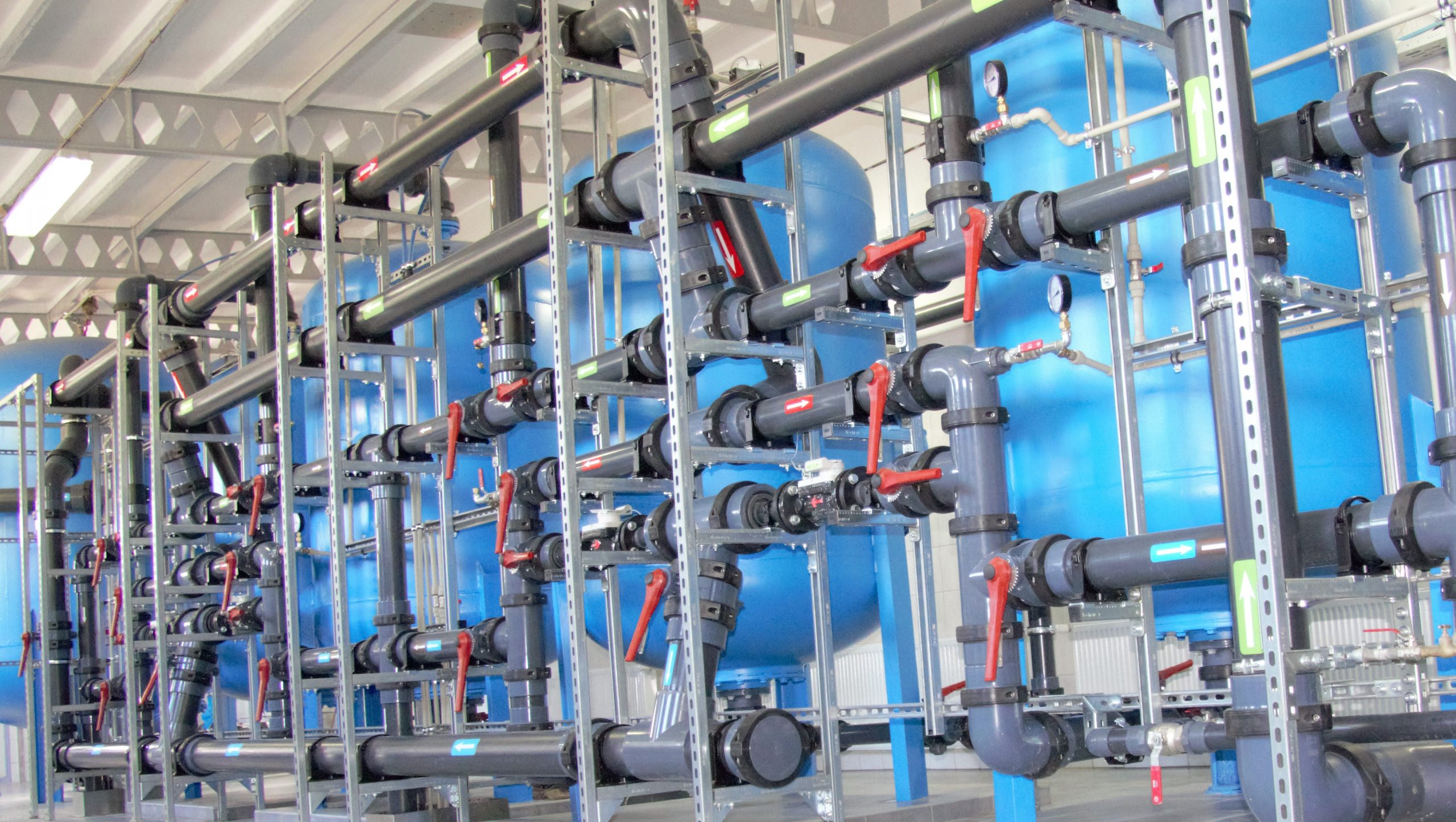

Kolektory rozdzielcze wykonane z Netvitc System® mogą być nawet o 40% lżejsze od tradycyjnych rozwiązań kołnierzowych, a sam montaż instalacji może być nawet trzykrotnie szybszy. Połączenia pozostają przy tym nastawne i rozłączne, co ułatwia ustawienie elementów instalacji podczas montażu oraz umożliwia późniejszy demontaż lub modernizację rurociągu bez ingerencji w jego pozostałą część.
Jak działa Netvitc System®
W przeciwieństwie do tradycyjnych systemów kołnierzowych Netvitc System® wykorzystuje opaski dociskowe wykonane z wytrzymałego tworzywa sztucznego, skręcane zaledwie dwiema śrubami. Opaska wywiera równomierny nacisk na całym obwodzie systemowych kształtek wraz z umieszczoną pomiędzy nimi uszczelką J-BIL, zapewniając symetryczny docisk całej powierzchni połączenia.
Uszczelka J-BIL – technologia samouszczelniająca
Opatentowana przez Hidroten dwuwargowa uszczelka J-BIL wykonana jest z EPDM wzmocnionego elementem ze stali nierdzewnej. Jej konstrukcja pozwala na stopniowe zwiększanie szczelności w trakcie pracy instalacji — wraz ze wzrostem ciśnienia w rurociągu rośnie nacisk na wargi uszczelniające, co dodatkowo poprawia szczelność połączenia.
Netvitc System® zapewnia wysokie możliwości eksploatacyjne przy jednoczesnym uproszczeniu montażu instalacji. System obejmuje szeroką gamę produktów, takich jak zawory motylkowe, filtry, zawory zwrotne oraz kształtki dostępne w różnych średnicach i wykonaniach materiałowych, co pozwala dopasować instalację do wymagań konkretnej aplikacji.
Zalety Netvitc System®
Uniwersalność
Netvitc System® znajduje zastosowanie w instalacjach rurociągów ciśnieniowych z PVC i PE stosowanych w przemyśle, rolnictwie, instalacjach basenowych, oczyszczalniach ścieków oraz systemach uzdatniania wody pitnej.
Kompaktowość

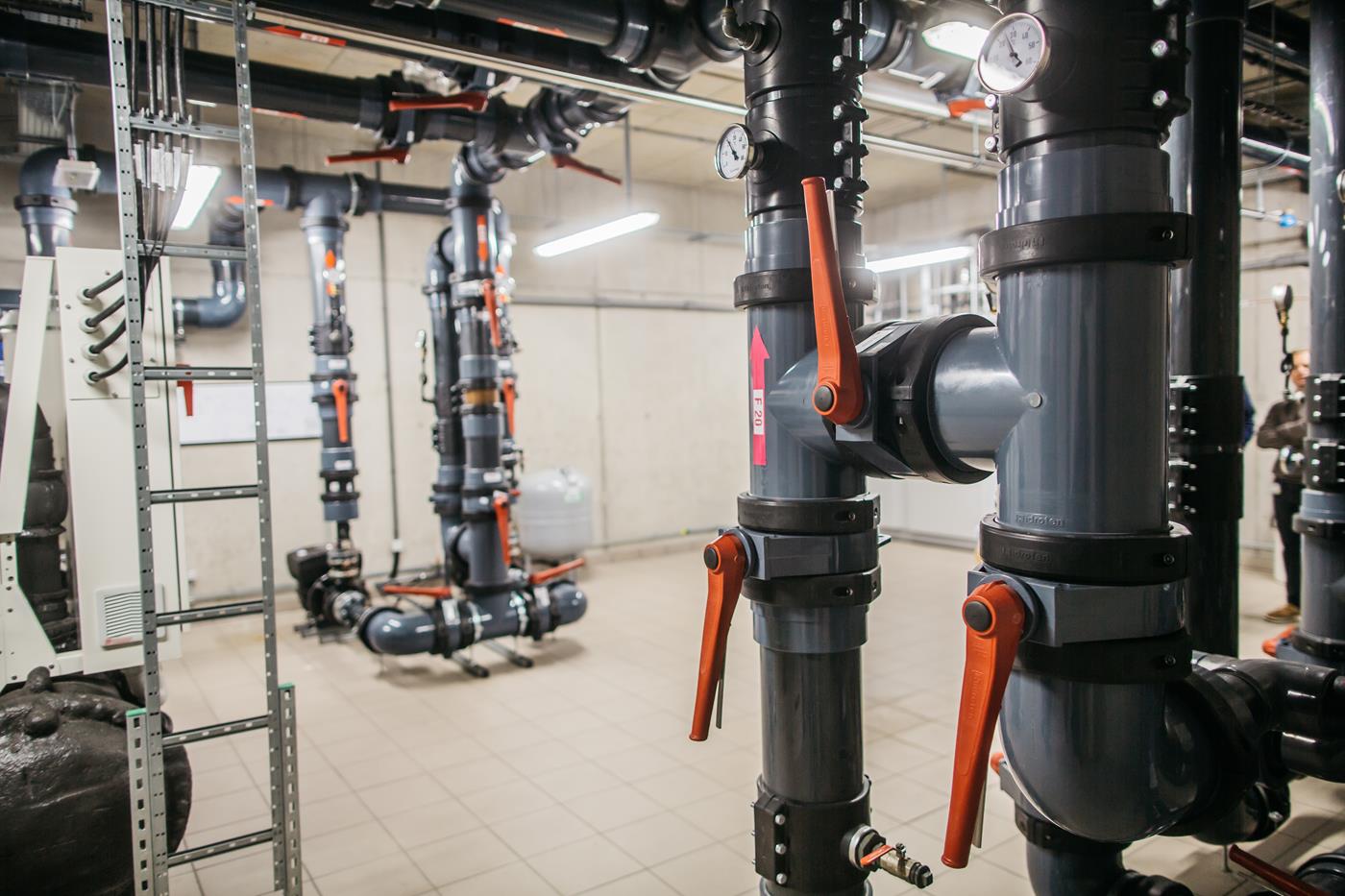

Dzięki swojej konstrukcji Netvitc System® dobrze sprawdza się w instalacjach technologicznych zlokalizowanych w ograniczonej przestrzeni, takich jak przepompownie, stacje filtrów, systemy rozdzielczo-sterownicze czy instalacje uzdatniania wody i oczyszczania ścieków.
Odporność chemiczna
Materiały wykorzystane w systemie zapewniają wysoką odporność na korozję oraz działanie wielu substancji chemicznych. System umożliwia również łączenie elementów wykonanych z różnych materiałów, takich jak PVC-U, PE, polipropylen, żeliwo czy stal.
Łatwość montażu i eksploatacji
Netvitc System® jest znacznie lżejszy od tradycyjnych systemów kołnierzowych, a jego konstrukcja upraszcza montaż i demontaż armatury. Ma to duże znaczenie zarówno podczas budowy instalacji, jak i w trakcie prac serwisowych. System dobrze sprawdza się również w instalacjach modułowych, takich jak systemy uzdatniania wody, oczyszczania ścieków czy kolektory systemów nawadniania. Możliwość łatwego demontażu ułatwia czyszczenie, konserwację oraz modernizację istniejących instalacji.
Zastosowanie systemu Netvitc® Hidroten
System Netvitc® Hidroten stosowany jest wszędzie tam, gdzie rurociąg musi być wykonany z PVC-U lub PE, a jednocześnie wymagana jest lekkość instalacji, odporność chemiczna armatury i możliwość serwisowania bez wyłączania całego układu. Kompaktowa budowa i szybkość montażu sprawiają, że system szczególnie dobrze sprawdza się w instalacjach modułowych i technologicznych o ograniczonej przestrzeni.
Typowe obszary zastosowań obejmują:
- Uzdatnianie i dystrybucja wody
- Przemysł chemiczny i galwaniczny
- Oczyszczalnie ścieków i recykling wody
- Chłodnictwo przemysłowe i centra danych
- Baseny, aquaparki i SPA
- Energetyka i instalacje przemysłowe
- Przemysł spożywczy
- Rolnictwo, nawadnianie i hodowla ryb
O firmie Hidroten
Hidroten to hiszpańska firma z ponad 25-letnim doświadczeniem w projektowaniu i produkcji systemów rurociągowych z tworzyw sztucznych. Producent znany jest z wdrażania zaawansowanych technologii oraz dużych nakładów na działalność badawczo-rozwojową, kładąc szczególny nacisk na jakość i trwałość produktów.
Projektując Netvitc System®, firma Hidroten postawiła sobie za cel stworzenie rozwiązania upraszczającego montaż i eksploatację instalacji przy jednoczesnym zachowaniu pełnych możliwości technicznych systemów ciśnieniowych.
Budmech Sp. z o.o. sp. k. jest autoryzowanym dystrybutorem systemu Netvitc® Hidroten w Polsce.
FAQ
Czym różni się zawór motylkowy Netvitc System® od zwykłego zaworu motylkowego kołnierzowego?
Główna różnica dotyczy sposobu montażu i możliwości serwisowych. Zawór Netvitc® mocowany jest opaskami dociskowymi bez użycia kołnierzy. Niezależne przyłącza po obu stronach zaworu umożliwiają prowadzenie prac serwisowych po jednej stronie instalacji przy zachowaniu ciśnienia po stronie przeciwnej.
Do jakich średnic rur dostępne są zawory motylkowe Netvitc System®?
Zawory dostępne są w zakresie średnic od Ø63 do Ø225 mm, zarówno do rur PVC-U (połączenie przez gniazdo klejone), jak i do rur PE (połączenie przez króciec zgrzewany elektrooporowo lub doczołowo).
Jakie ciśnienie robocze wytrzymują zawory Netvitc System®?
Zawory motylkowe Netvitc® pracują przy ciśnieniu PN10 dla średnic Ø63–160 mm oraz PN6 dla średnic Ø200–225 mm. Wartości te odnoszą się do temperatury roboczej wody +20°C — przy wyższych temperaturach medium dopuszczalne ciśnienie ulega obniżeniu zgodnie z charakterystyką materiału PVC-U.
Co to jest uszczelka J-BIL i czym różni się od zwykłej uszczelki płaskiej?
J-BIL to opatentowana przez Hidroten dwuwargowa uszczelka z EPDM wzmocniona elementem ze stali nierdzewnej. W odróżnieniu od zwykłej uszczelki płaskiej, która uszczelnia wyłącznie pod wpływem docisku montażowego, uszczelka J-BIL działa samouszczelniająco — wraz ze wzrostem ciśnienia w rurociągu rośnie nacisk na wargi uszczelniające, co dodatkowo poprawia szczelność połączenia podczas pracy instalacji.
Czy można zautomatyzować ręczny zawór motylkowy Netvitc System®?
Tak. Na zaworze manualnym można zainstalować przekładnię ślimakową, siłownik elektryczny lub siłownik pneumatyczny bez konieczności wymiany korpusu zaworu.
Czym różni się wersja zaworu z korpusem PVC-U od wersji GFPP?
PVC-U (nieplastyfikowany polichlorek winylu) to materiał standardowy, odporny na szerokie spektrum kwasów, zasad i roztworów soli w typowych stężeniach przemysłowych. GFPP (polipropylen wzmocniony włóknem szklanym) stosuje się do mediów o szczególnie wysokiej agresywności chemicznej — stężonych kwasów utleniających, silnych zasad i rozpuszczalników organicznych.
Jakie media można prowadzić przez zawory Netvitc System®?
Zawory z korpusem PVC-U i uszczelką EPDM przeznaczone są do wody, roztworów chemicznych oraz wielu kwasów i zasad stosowanych w instalacjach technologicznych. Do bardziej agresywnych mediów dostępna jest wersja z korpusem GFPP. Zawory nie są przeznaczone do gazów ani mediów palnych i wybuchowych.
Czy połączenia Netvitc® są rozłączne wielokrotnie?
Połączenia Netvitc® są w pełni rozłączne wielokrotnie. Opaska może być montowana i demontowana wielokrotnie bez utraty szczelności połączenia, pod warunkiem że uszczelka EPDM nie jest mechanicznie uszkodzona ani zużyta.
Czy system Netvitc® jest kompatybilny ze standardowymi rurami PVC-U i PE?
Tak. System Netvitc® Hidroten jest zgodny z normami PN-EN ISO 1452 (PVC-U) oraz PN-EN 12201 (PE), co zapewnia kompatybilność ze standardowymi rurami tych systemów.
Gdzie w Polsce można kupić zawory motylkowe Netvitc System® Hidroten?
Autoryzowanym dystrybutorem systemu Netvitc® Hidroten w Polsce jest Budmech Sp. z o.o. sp. k., który zapewnia również wsparcie techniczne przy doborze elementów instalacji.
